Топливный насос высокого давления (ТНВД): устройство, виды и неисправности

ТНВД (топливный насос высокого давления) — узел системы питания дизеля, который сжимает топливо до сотен и тысяч бар и подаёт его к форсункам. От его исправности зависят пуск, тяга, расход и дымность. При этом насос — одна из самых частых жертв ошибочной диагностики: его снимают по признакам, которые на деле дают фильтр, подкачка, форсунки или датчик. Ниже — как устроен насос, какие бывают его виды, как каждый из них ломается, как проверить ТНВД до снятия с двигателя и что делать, если в системе Common Rail нашлась стружка.

Что такое ТНВД и где он находится

Аббревиатура расшифровывается как топливный насос высокого давления. Он выполняет три задачи:

• создаёт давление, достаточное, чтобы форсунка распылила топливо в туман и оно воспламенилось от сжатого воздуха;
• дозирует порцию топлива под нагрузку и обороты — на механических насосах сам, на Common Rail вместе с электроникой;
• задаёт момент подачи — на механических системах; в Common Rail эту функцию забрал блок управления.

На дизеле насос стоит на блоке цилиндров и вращается от коленвала — через шестерни (грузовики, трактора), ремень или цепь ГРМ (легковые и лёгкие коммерческие). На КАМАЗе он находится в развале блока, на большинстве рядных двигателей — сбоку, на легковых — спереди, рядом с ремнём ГРМ. На бензиновом двигателе с непосредственным впрыском ТНВД стоит на головке блока и приводится кулачком распредвала.

Как устроен ТНВД и как он работает

Основа любого насоса — плунжерная пара: стальной плунжер, который ходит во втулке с зазором в несколько микрометров. Такой зазор держит давление без уплотнений, но и делает пару главной уязвимостью: абразив, вода и работа без смазки выводят её из строя первыми.

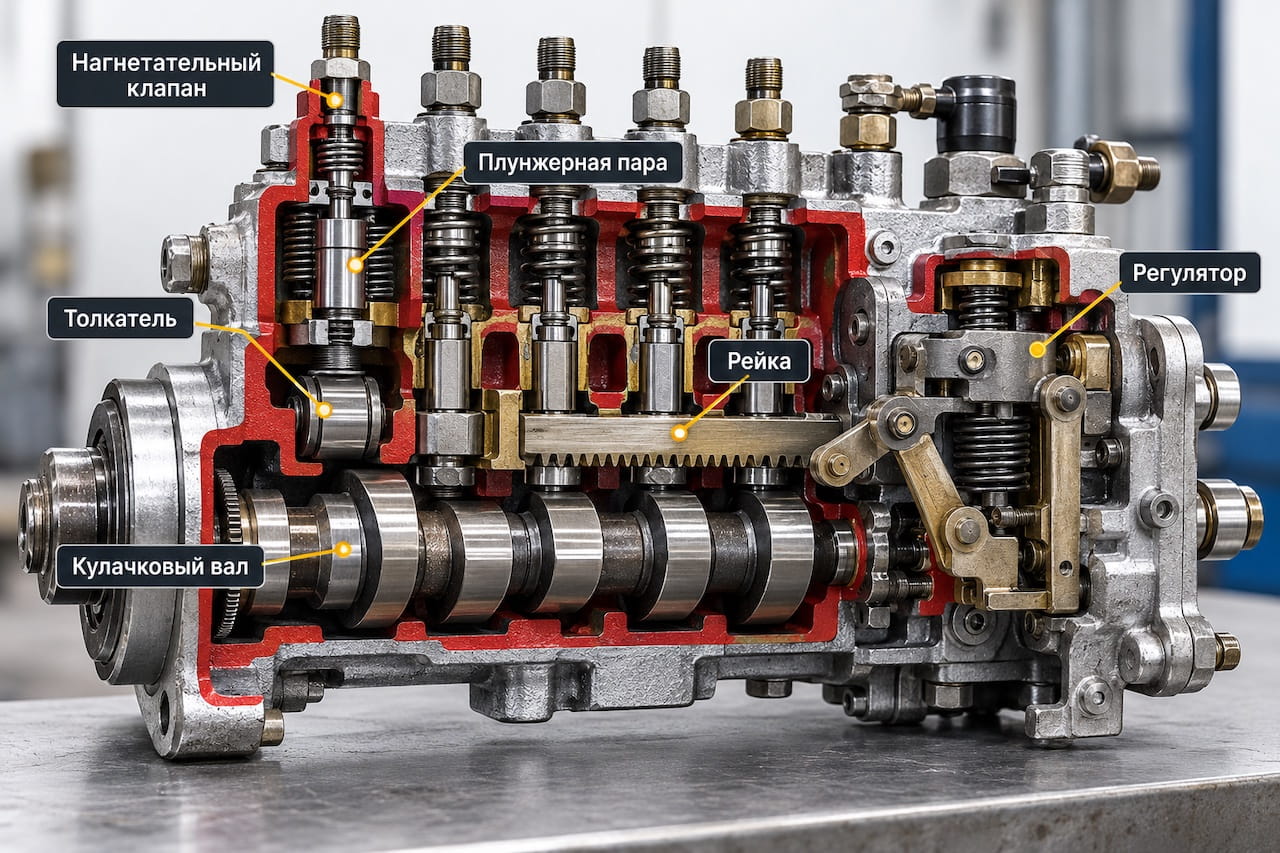

Остальные детали проще всего разобрать на примере рядного ТНВД — у других типов те же функции, только скомпонованы иначе:

• кулачковый вал вращается от двигателя и через роликовые толкатели поднимает плунжеры; вниз их возвращают пружины;
• нагнетательный клапан над каждой секцией выпускает топливо к форсунке и отсекает трубку высокого давления после впрыска;
• рейка проворачивает все плунжеры сразу и так меняет порцию топлива;
• регулятор (всережимный или двухрежимный) двигает рейку, удерживая заданные обороты и ограничивая максимальные;
• муфта опережения сдвигает момент впрыска раньше с ростом оборотов;
• подкачивающий насос подаёт топливо из бака через фильтры к секциям под небольшим давлением;
• корректор по наддуву на турбодизелях не даёт увеличить подачу, пока турбина не нагнала воздух.

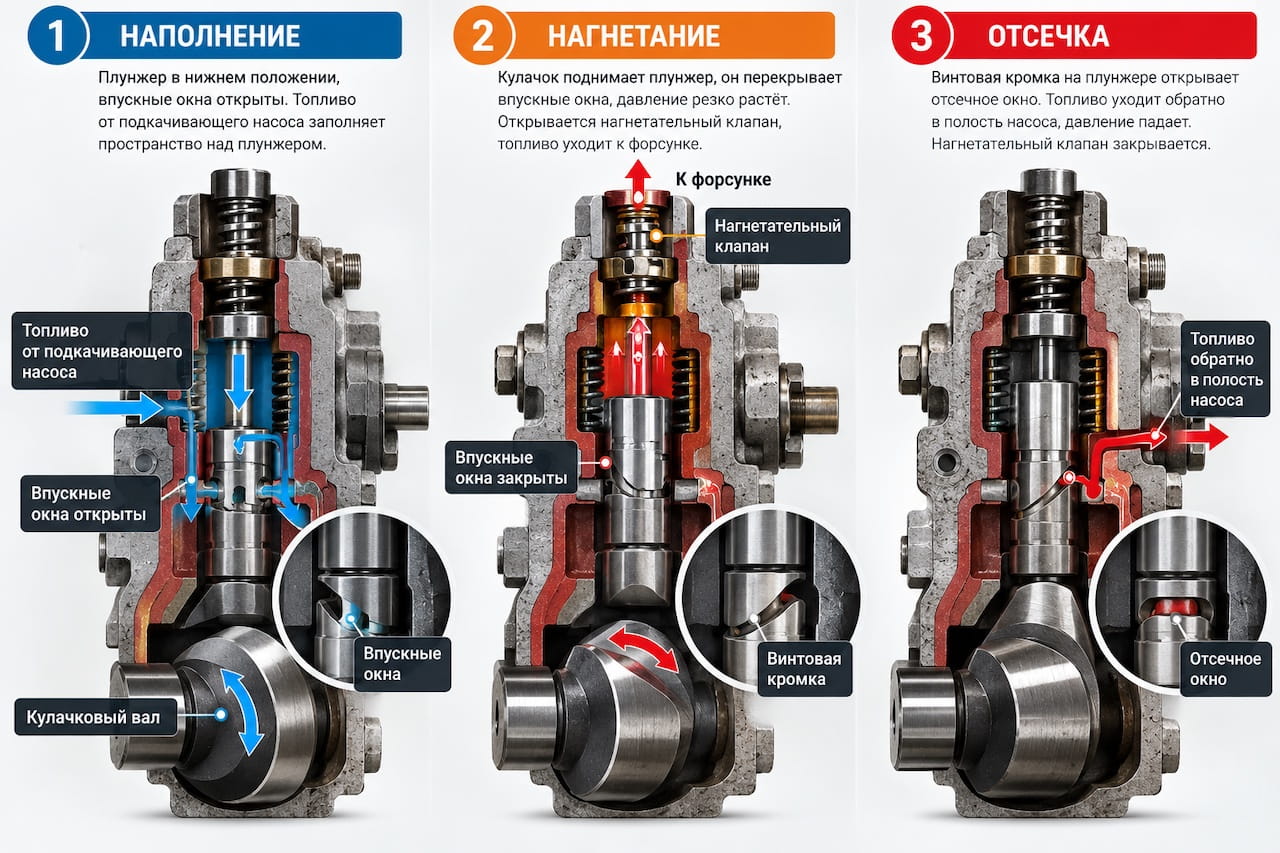

Каждая секция работает в три фазы:

1. Наполнение. Плунжер в нижнем положении, впускные окна втулки открыты, и топливо от подкачки заполняет пространство над плунжером.
2. Нагнетание. Кулачок поднимает плунжер, тот перекрывает окна, давление резко растёт. Нагнетательный клапан открывается, топливо уходит по трубке, и форсунка впрыскивает его в цилиндр.
3. Отсечка. Винтовая кромка на плунжере открывает отсечное окно, топливо уходит обратно в полость насоса, давление падает. Клапан садится и забирает часть объёма из трубки — форсунка закрывается резко, без подтекания.

Порцию определяет активный ход — участок между закрытием окон и отсечкой. Поворот плунжера рейкой смещает винтовую кромку и удлиняет или укорачивает этот участок. Насос Common Rail сжимает топливо так же, плунжерами от кулачка, но выдаёт его не к форсунке, а в общую рампу. Количество топлива, которое он забирает, задаёт дозирующий клапан на входе, а момент и длительность впрыска — блок управления.

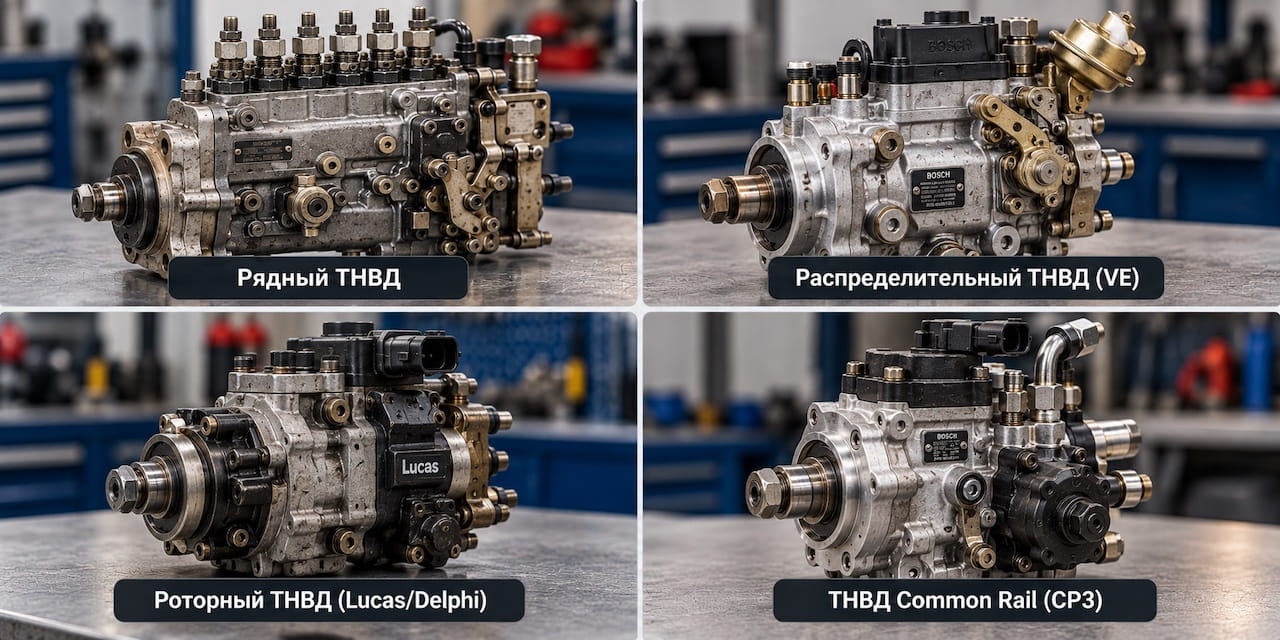

Какие бывают ТНВД и чем они отличаются

ТНВД делят по тому, как они создают и распределяют давление. Для владельца важнее другое: чем он смазывается, насколько чувствителен к топливу и что в нём ремонтируется.

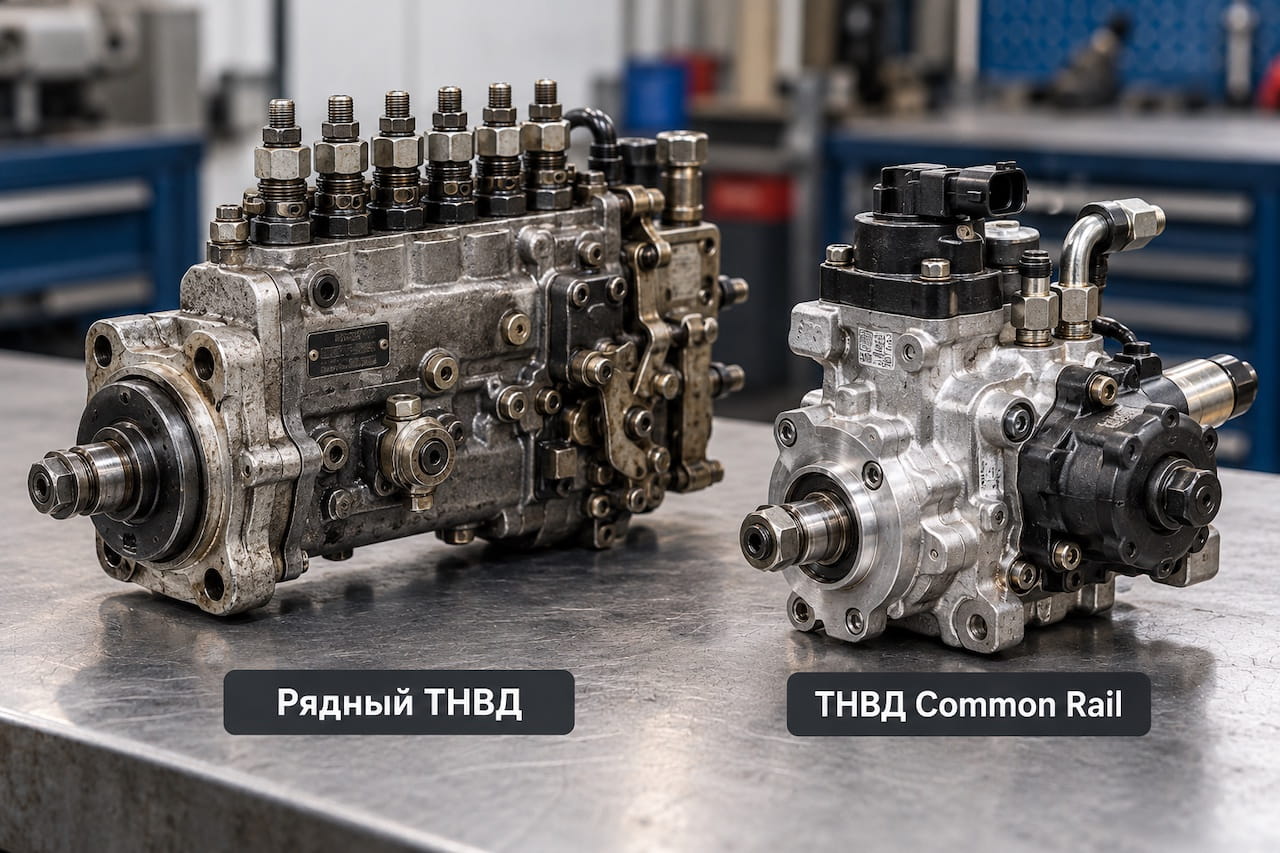

Рядный ТНВД — на каждый цилиндр своя плунжерная секция, все секции приводятся общим кулачковым валом, а подачу меняет общая рейка. Такие насосы стоят на КАМАЗ, МАЗ с ЯМЗ, тракторах МТЗ и большей части старой грузовой и сельхозтехники. Главное их преимущество — смазка моторным маслом: кулачковый вал и толкатели не зависят от смазывающей способности топлива, поэтому рядный насос переносит плохую солярку заметно лучше распределительного.

Распределительный ТНВД обслуживает все цилиндры одной плунжерной парой. В аксиальном насосе Bosch VE плунжер одновременно качает и поворачивается, раздавая топливо по выходам; в роторных насосах давление создают два–четыре плунжера, расположенные поперёк ротора. Он компактнее и дешевле рядного, но у него нет масляной ванны: внутренний лопастной насос подкачки, кулачковая шайба и плунжер смазываются только топливом. Поэтому вода и керосиновые «зимние» смеси разрушают его быстрее. Роторные насосы Lucas и Stanadyne массово стоят на Perkins, Massey Ferguson, JCB, вилочных погрузчиках и генераторах, лицензионные VE от Zexel — на японских внедорожниках и малотоннажных грузовиках.

Радиальные электронные насосы (Bosch VP44 и родственные) — переходное поколение: давление уже под 1 800 бар, а на корпусе насоса стоит собственный блок управления, который дозирует топливо электромагнитным клапаном. Высокое давление и электроника в одном горячем корпусе дают им свои, особые неисправности — о них в разделе по маркам.

Насос Common Rail не отвечает ни за момент, ни за величину впрыска. Он поддерживает давление в общей рампе, а когда и сколько впрыснуть, решает блок управления, открывая форсунки. Давление насос регулирует дозирующим клапаном на входе (у Bosch — ZME/MPROP, у Denso — SCV, у Delphi — IMV) и, в части систем, клапаном сброса на рампе. В одной системе может работать насос с одним, двумя или тремя плунжерами; у части трёхплунжерных насосов на малых нагрузках одна секция отключается. Отдельная ветка — насосы VDO Siemens/Continental на Ford, PSA и ряде европейских легковых.

Частая путаница: у двигателей с насос-форсунками (VAG PD, Volvo D12/D13, Scania HPI, Detroit) отдельного ТНВД нет — давление создаёт плунжер внутри каждой форсунки, а кулачок распредвала его приводит. На таком двигателе стоит только насос подкачки низкого давления, и «ремонтировать ТНВД» там нечего. Близкая схема на Mercedes Actros и части двигателей DAF — индивидуальные насосные секции (PLD/UPS), по одной на цилиндр, соединённые с форсункой короткой трубкой.

Как понять, что ТНВД неисправен: признаки на механике и Common Rail

Основные признаки неисправности ТНВД — трудный пуск, потеря мощности, неустойчивые обороты, дым, рост расхода и посторонний шум. Но на механическом насосе и на Common Rail они выглядят по-разному, и именно это помогает отличить насос от форсунок, фильтра и подкачки.

Рост уровня масла на двигателе с рядным насосом — признак, который часто списывают на что угодно, кроме ТНВД. Если масло пахнет соляркой и становится жидким, топливо уходит в картер через изношенные уплотнения насоса или подкачки. Ездить так нельзя: разжиженное масло не держит давление в подшипниках коленвала.

Почему выходит из строя ТНВД: типовые неисправности по типам

Почти все отказы сводятся к пяти причинам, но последствия у разных конструкций разные. Это важно: одинаковая «потеря тяги» на рядном насосе и на Common Rail означает разные поломки и разный объём ремонта.

Как проверить ТНВД на дизельном двигателе до снятия

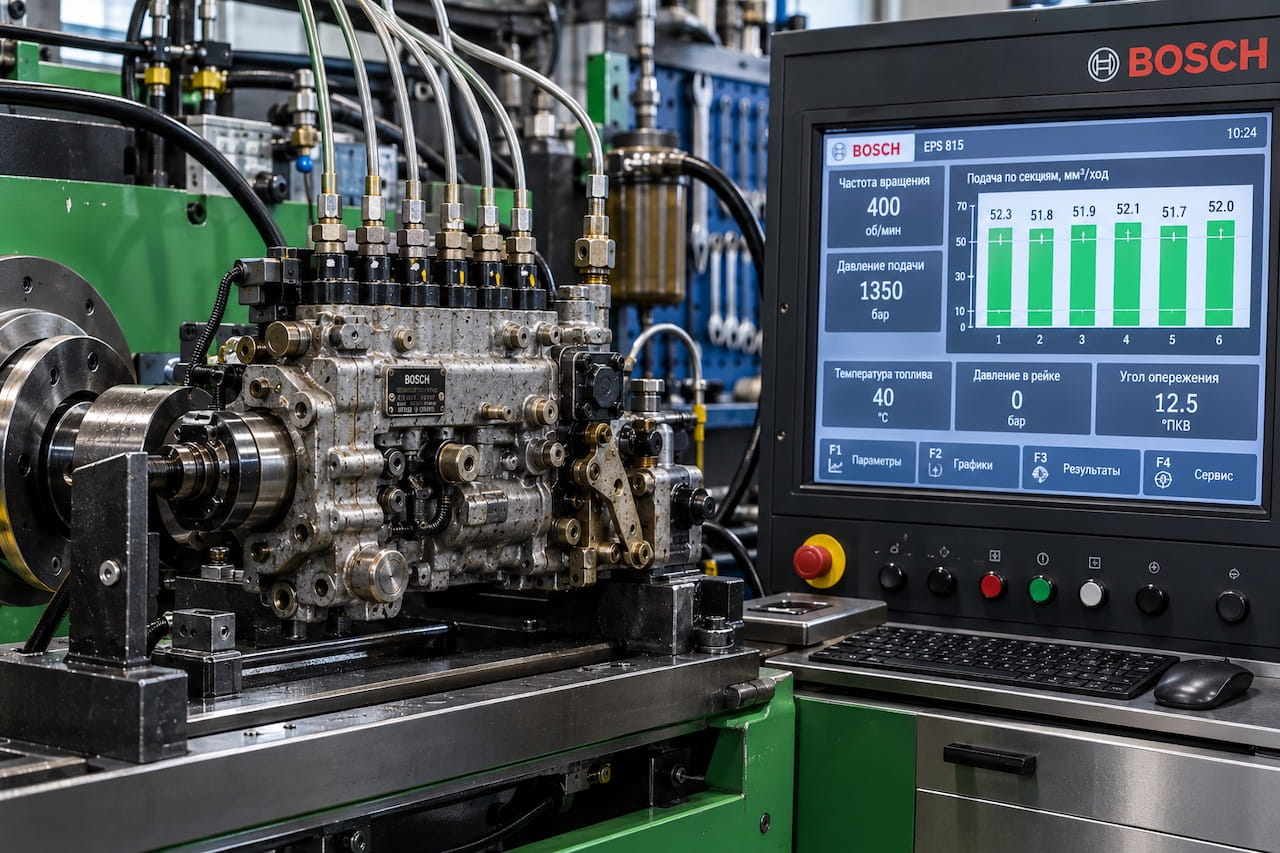

Точно оценить насос — производительность секций, равномерность подачи, работу регулятора — можно только на стенде. Но решать, снимать ли его, нужно на двигателе. На практике дизельные мастерские регулярно получают насосы, снятые по подозрению и оказавшиеся исправными: причина была в фильтре, подкачке, форсунках или датчике. Поэтому проверку ведут от простого к сложному и от низкой стороны к высокой.

Common Rail: порядок исключения

Если низкая сторона в порядке, форсунки не сливают лишнего, а в тесте производительности давление не набирается — тогда ТНВД снимают. Если давление тестер показывает, а в рампе его нет — ищут утечку дальше: форсунки, клапан сброса, трубки. Точные нормы давления, скорости его нарастания и перелива различаются по двигателям, их берут из документации производителя, а не из общих таблиц. Если виновником оказались форсунки Common Rail, их проверяют на стенде по цикловой подаче и переливу на нескольких режимах, а насос остаётся на месте.

Типичный случай: P0087, которую собирались лечить заменой насоса

Фургон с Common Rail Bosch теряет тягу на затяжном подъёме, в памяти — P0087, под нагрузкой фактическое давление в рампе отстаёт от заданного на несколько сотен бар. Фильтр меняли недавно, поэтому вывод напрашивается: «умирает ТНВД», и под замену уже подобран восстановленный насос.

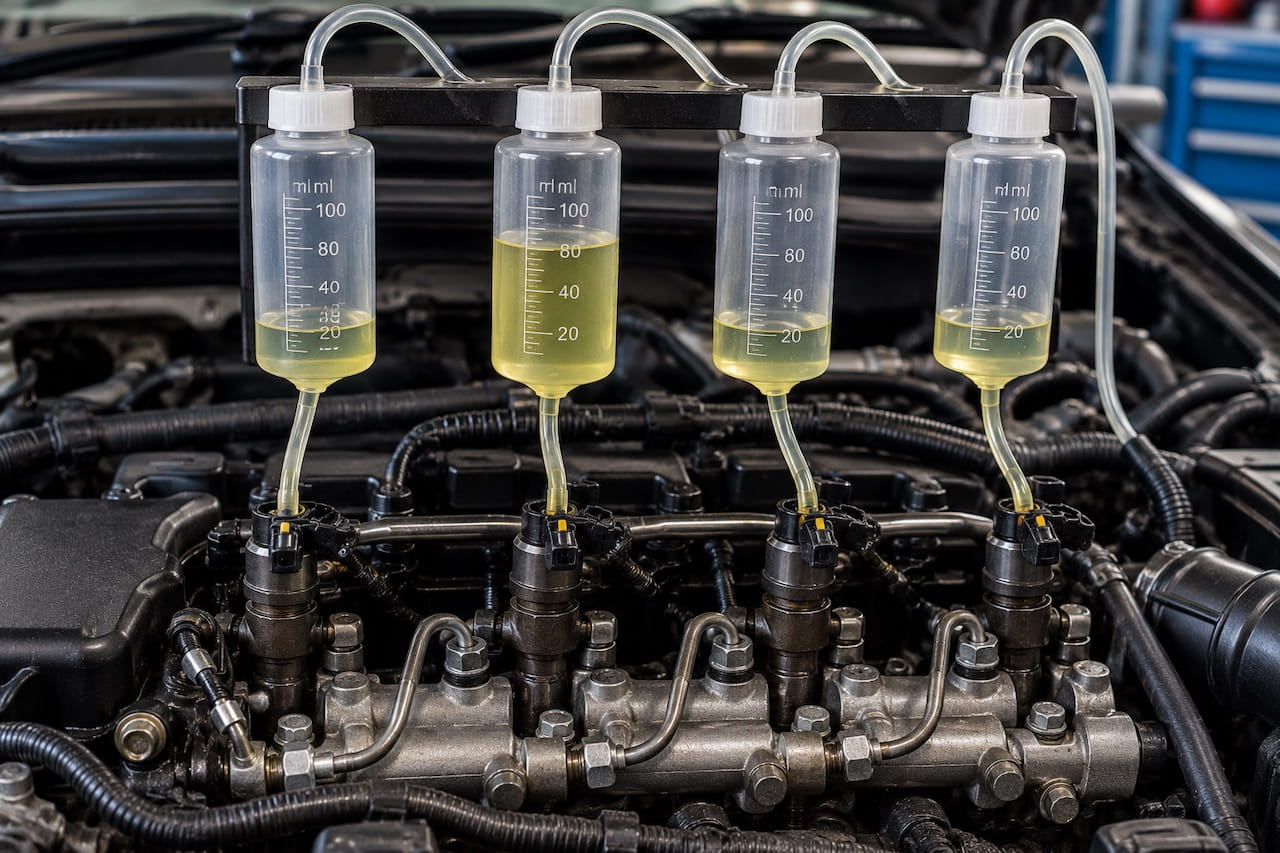

Проверка по шагам показала другое. Разрежение на входе в насос в норме, воздуха в трубке нет. На тесте обратного слива одна форсунка наполнила мензурку в несколько раз быстрее остальных трёх. Тест производительности с отсечёнными форсунками: насос на прокрутке развивает давление с большим запасом. На стенде у этой форсунки нашли износ седла управляющего клапана — она сбрасывала в обратку то, что насос нагнетал в рампу. После ремонта одной форсунки давление под нагрузкой совпало с заданным, ошибка не вернулась, а насос стоимостью в несколько ремонтов форсунки остался на машине.

Механический насос: что проверяют на двигателе

Сканера здесь нет, поэтому опираются на физические проверки:

• воздух и подкачка. Прозрачная трубка на обратке: пузыри при работе означают подсос воздуха до насоса. Ручной подкачкой проверяют, держит ли система давление после стоянки;
• отключение секций. На холостом по очереди ослабляют гайку трубки высокого давления у каждой форсунки. Если обороты не меняются — цилиндр не работает: виновата секция насоса, форсунка или компрессия;
• угол начала подачи. Установочный угол проверяют моментоскопом по первой секции. Сбитый угол даёт жёсткую работу, дым и трудный пуск при исправном насосе;
• форсунки. Давление открытия и распыл проверяют на опрессовщике — без этого нельзя исключить их вклад в симптомы.

Главное ограничение: на двигателе невозможно увидеть неравномерность подачи по секциям и работу регулятора и корректора. Регулировать подачу «винтом» на машине бессмысленно — секции сместятся неравномерно. Эти параметры выставляются только на стенде по картам конкретного номера насоса.

Можно ли проверить ТНВД в домашних условиях

Частично. Без оборудования реально проверить фильтр-отстойник на воду, наличие воздуха, подсос по низкой стороне, срок замены фильтров и уровень масла (на рядном насосе). С недорогим набором — манометр низкого давления, мерные колбы для обратки и сканер — на Common Rail проходятся шаги 1–4 из таблицы выше. Тест производительности и стендовая проверка требуют приборов на 2 000 бар и выше, и неправильно собранная оснастка под таким давлением опасна: струя топлива пробивает кожу.

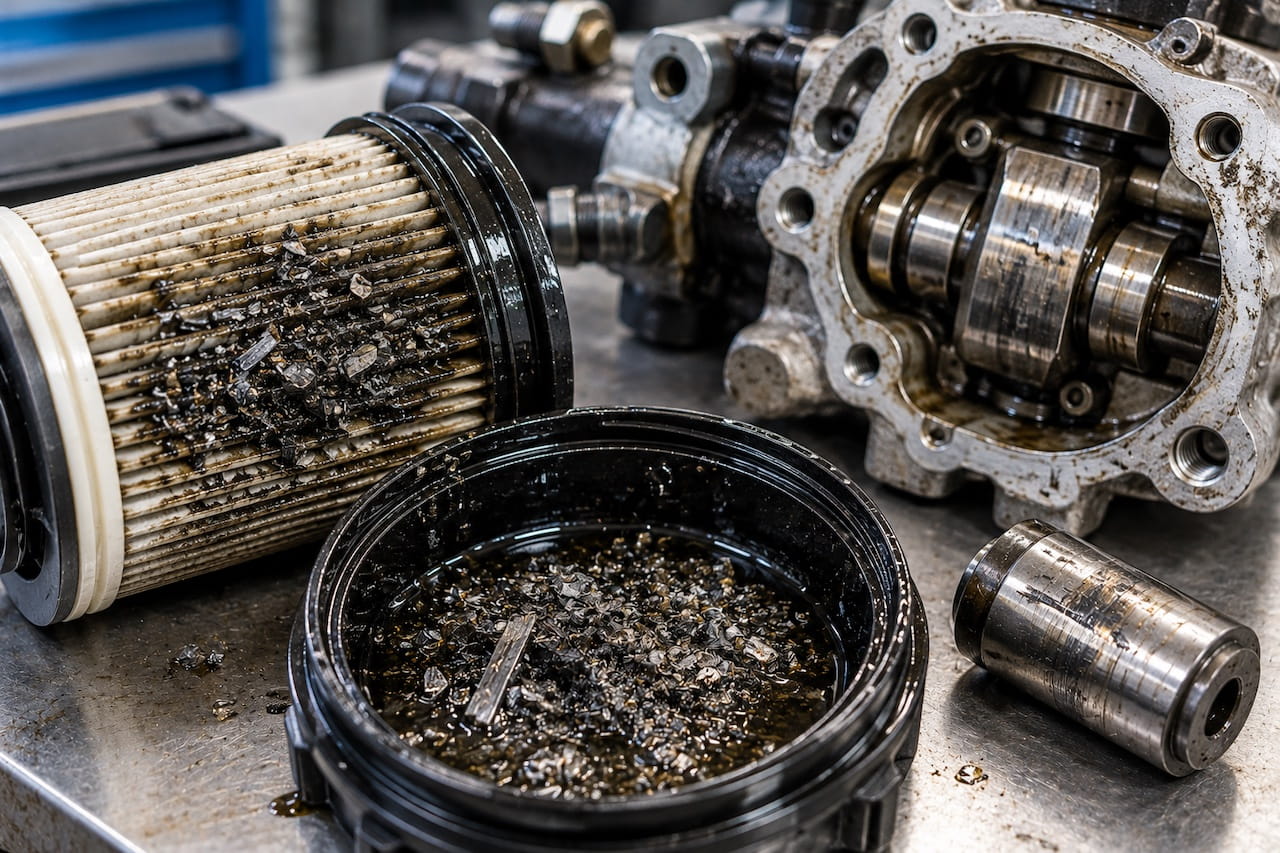

Что делать, если в Common Rail нашли стружку

Когда изнашивается механический насос, он просто перестаёт качать. Насос Common Rail может умереть иначе: при задире плунжера, разрушении ролика толкателя или подшипника металлическая пыль уходит по линии высокого давления в рампу и форсунки. Форсунки Common Rail работают с зазорами в единицы микрометров и такую стружку не переживают.

Самый известный пример — Bosch CP4: при недостатке смазки или воздухе в топливе ролик толкателя перестаёт катиться по кулачку, начинает скользить и стирается. Поэтому многие сервисы, а в ряде случаев и производители, при обнаружении стружки требуют менять все компоненты высокого давления, а не один насос.

Что делают, если насос Common Rail отказал или в нём нашли задир:

• вскрывают топливный фильтр и смотрят осадок: блестящие частицы на дне — признак стружки. Её же иногда видно в заборнике бака;
• проверяют форсунки на стенде до установки нового или отремонтированного насоса;
• промывают или меняют рампу и трубки, если стружка подтвердилась;
• устанавливают причину — вода, грязь, слабая подкачка, пустой бак. Без этого второй насос повторит судьбу первого.

Ставить новый насос на систему со стружкой, не проверив форсунки, — самая дорогая ошибка в ремонте Common Rail: через короткое время отказывают и форсунки, и новый насос.

Чем отличается ТНВД бензинового двигателя

На бензиновых моторах с непосредственным впрыском (TFSI, TSI, GDI, EcoBoost, D-4) стоит одноплунжерный ТНВД с приводом от распредвала. Давление — от 50 до 200 бар у первых поколений и до 350 бар у современных. Типовые неисправности здесь свои: износ толкателя насоса и кулачка распредвала (известная проблема ряда двигателей VAG 2.0 TFSI), утечка бензина через уплотнение плунжера в картер — уровень масла растёт, масло пахнет бензином, — и отказ регулирующего клапана с ошибками по давлению. Такие ТНВД чаще меняют в сборе, а при замене обязательно осматривают толкатель и кулачок.

Особенности по маркам двигателей и производителям насосов

КАМАЗ: три поколения насосов на одном двигателе. Двигатели 740 прошли путь от восьмисекционных V-образных насосов ЯЗДА (Евро-0/1) к рядным насосам Bosch и доработанным ЯЗДА на Евро-2 и в основном к Common Rail Bosch на Евро-3 и выше. Насосы ЯЗДА ремонтопригодны и недороги в запчастях, но после переборки их регулируют на стенде по секциям: рейка, всережимный регулятор и корректор работают в связке. Рядные Bosch на Евро-2 требуют регулировки по данным конкретного номера насоса, а не по «общей таблице для КАМАЗа» — номера отличаются по мощности и экологическому классу. Ставить насос не от своей модификации нельзя: двигатель теряет мощность или выходит за нормы. Для ремонта ТНВД КАМАЗ поэтому нужен номер с шильдика насоса.

ЯМЗ-236/238 на МАЗ и Урал. Шести- и восьмисекционные V-образные насосы с механическим регулятором. Типовые проблемы — износ плунжерных пар после грязного топлива, износ регулятора и попадание солярки в масло через изношенную подкачку или уплотнения. Агрегаты живучие и ремонтируются полностью; важно выставить равномерность подачи по секциям, иначе одна половина двигателя работает на износ. Эти требования действуют и при ремонте ТНВД МАЗ с моторами ЯМЗ.

ММЗ Д-245 (МТЗ, ГАЗ, ПАЗ, ЗИЛ «Бычок») и Д-260 (МТЗ). До Евро-2 — рядные насосы Motorpal и ЯЗДА, на Евро-3 и выше — Common Rail Bosch с насосом CP3. На сельхозтехнике главная угроза — заправка из бочки: вода и грязь, которые рядный насос ещё терпел, насос CP3 не прощает. После перехода хозяйства на технику Евро-3 сепаратор и регулярный слив отстоя становятся обязательными. Такие насосы, как и другие агрегаты тракторов и дорожных машин, ремонтируем в рамках ремонта ТНВД спецтехники.

Bosch VP44 (Cummins ISB 5.9 24V, Audi 2.5 TDI, BMW и Opel начала 2000-х). У этого насоса две особые неисправности. Первая — блок управления прямо на корпусе: циклы нагрева и охлаждения разрушают пайку, и двигатель долго не заводится на горячую или глохнет. Вторая — голодание: насос смазывается и охлаждается топливом, поэтому слабый насос подкачки убивает его быстрее износа. Для Cummins 24V практики называют минимум около 0,35 бар (5 psi) на входе на всех режимах. Ремонтируя ТНВД Bosch этого типа, обязательно проверяют подкачку, иначе восстановленный насос повторит отказ.

Denso (Toyota Land Cruiser, Hilux, Hino, Isuzu, Mitsubishi). На насосах HP3 и HP4 главный источник жалоб — всасывающий дозирующий клапан SCV. От лака и частиц он подклинивает: обороты плавают, появляются ошибки по давлению, машина глохнет на ходу. Сам насос при этом часто исправен, и замена клапана решает проблему. На грузовиках Hino и Isuzu стоит двухсекционный HP0 с клапанами управления подачей, и в нём изнашиваются уже плунжерные пары и клапаны, поэтому ТНВД Denso этой серии разбирают и проверяют по секциям.

Delphi: Common Rail и механика. Насосы Delphi DFP (часть версий Ford Transit 2.2/2.4, Renault K9K, ряд моторов Hyundai/Kia) имеют встроенную лопастную подкачку и дозирующий клапан IMV и особенно чувствительны к воде: коррозия внутри появляется быстро, а клапан заедает от продуктов окисления. Механические роторные DP200/DP210 стоят на двигателях Perkins серий 1100 и JCB 3CX/4CX. У них типичны износ ротора, неисправность автомата опережения и электромагнитного стоп-клапана, из-за которого двигатель внезапно глохнет. При ремонте ТНВД Delphi любой из этих серий первым делом ищут следы воды: без устранения её источника коррозия вернётся.

Когда ТНВД ремонтируют, а когда меняют

Любой ремонт ТНВД начинается со стендовой дефектовки. Она отвечает на три вопроса: исправен ли насос, что именно изношено и выйдет ли он после ремонта в параметры. Механические рядные и распределительные насосы и насосы Common Rail испытывают на стенде Bosch EPS 815: он вращает вал с заданными оборотами, управляет дозирующим клапаном и измеряет подачу по каждой секции и на каждом режиме. Форсунки Common Rail проверяют на Bosch EPS 708 и EPS 118, механические — на тестере EPS 100. От результата зависит решение.

• Насос исправен — возвращается с протоколом, поиск продолжают на двигателе. Это не потерянные деньги, а исключённая версия.
• Износ ограничен — меняют уплотнения, сальник и втулки вала, клапаны, дозирующий клапан, изношенные плунжерные пары. На рядных насосах после этого выставляют подачу каждой секции, угол начала подачи и работу регулятора; на Common Rail — производительность и реакцию на дозирующий клапан на нескольких режимах.
• Повреждён корпус или нет деталей — у части современных насосов втулки плунжеров выполнены в корпусе, и задир означает замену корпуса или насоса. Тогда честный вариант — сравнить стоимость ремонта с восстановленным насосом.

Для Common Rail отдельная часть работы — убедиться, что в системе нет стружки, и проверить форсунки. Насос высокого давления и форсунки изнашиваются от одних и тех же причин, поэтому ремонт форсунок часто планируют одновременно с насосом.

Ориентиры по стоимости (итоговая цена — только после диагностики):

Цена ремонта зависит от типа насоса, числа изношенных пар и доступности ремкомплектов: переборка рядного насоса с заменой уплотнений и ремонт Common Rail с заменой плунжерных пар и клапана различаются в разы.

Мифы и заблуждения

«ТНВД Common Rail не ремонтируется». Большинство насосов Bosch, Denso и Delphi ремонтируются заменой плунжерных пар, клапанов и уплотнений. Не ремонтируются только насосы с повреждённым корпусом.

«Присадка вылечит насос». Присадка может поднять смазывающую способность топлива и замедлить износ. Изношенную плунжерную пару и задир она не восстанавливает.

«Чип-тюнинг и “коробочки” насосу не вредят». Большинство дополнительных блоков поднимают мощность за счёт давления в рампе и длительности впрыска. Насос и форсунки работают выше расчётного режима постоянно, а не только на пике, и защита по давлению в прошивке при этом часто обходится. Износ привода и плунжерных пар ускоряется, а при слабой подкачке насос начинает голодать.
